Цилиндрическая решетка РАД-Ц+Р

Цилиндрическая решетка РАД-Ц+Р

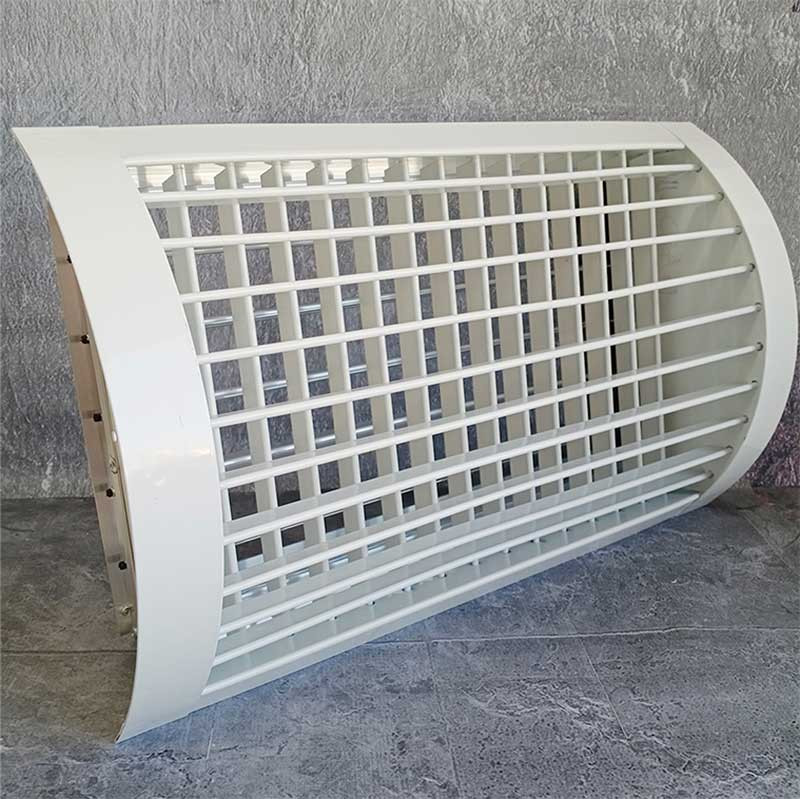

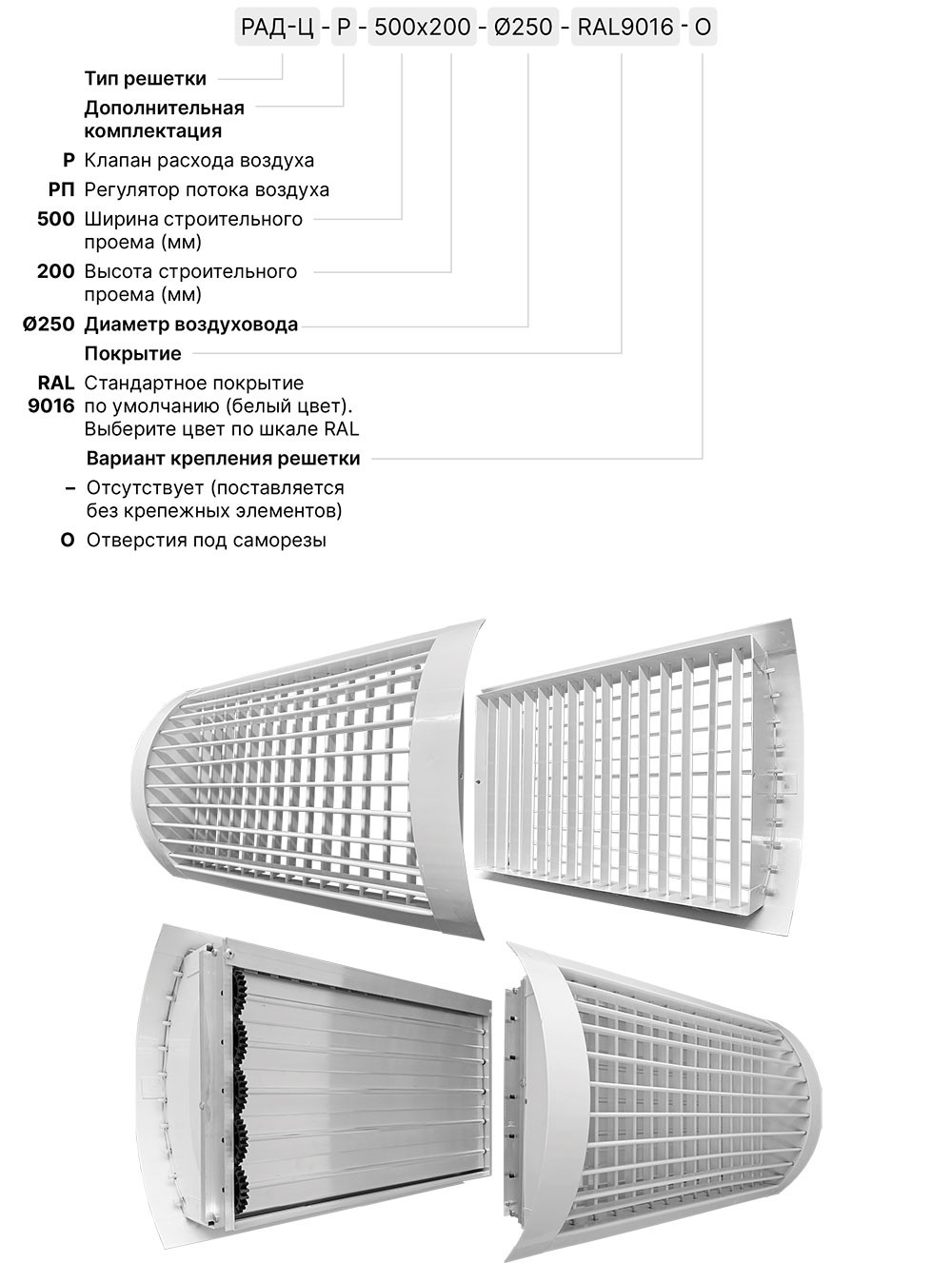

Двухрядная цилиндрическая решетка РАД-Ц+P оснащена клапаном расхода воздуха (КРВ). Решетка используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для установки в круглый воздуховод. Она регулирует объем и направление воздушного потока вверх и вниз.

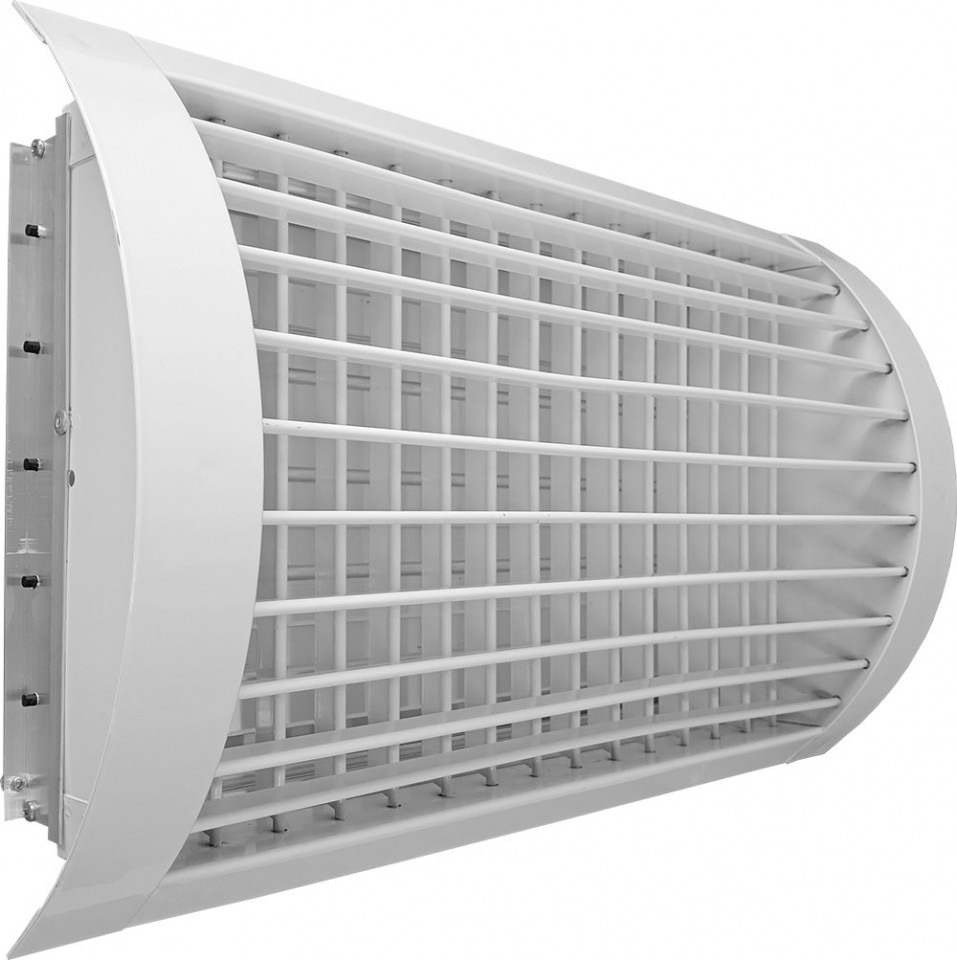

Рамка решетки имеет цилиндрическую форму повторяя круглую форму воздуховода, при этом посадочная часть имеет прямоугольную форму под размер строительного проема. В рамку устанавливаются 2 ряда каплеобразных жалюзи: лицевые – горизонтальные, тыльные – вертикальные. Угол наклона жалюзи регулируются независимо друг от друга, изменяя направление воздуха.

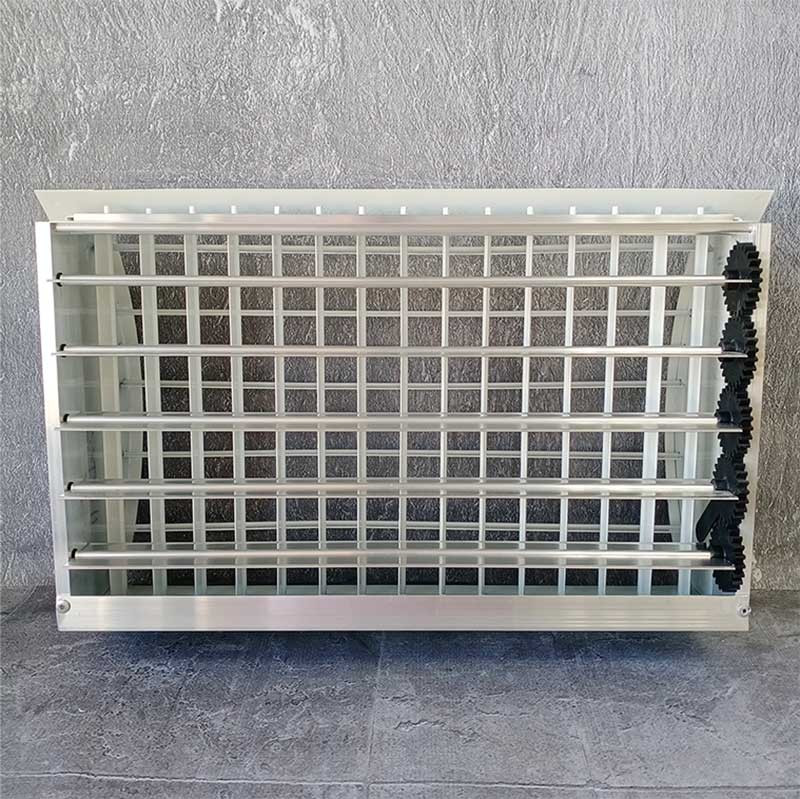

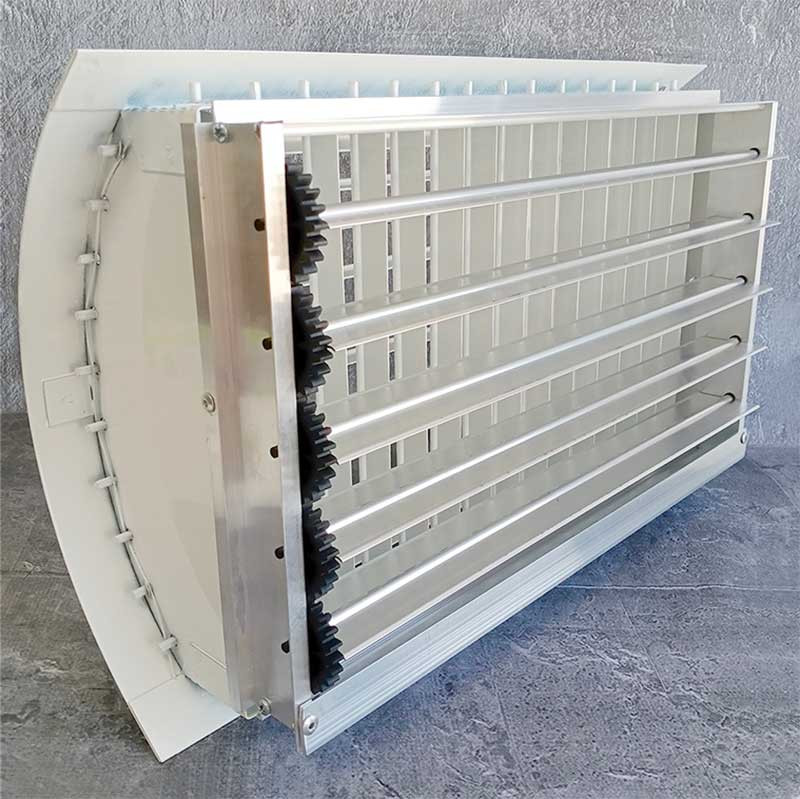

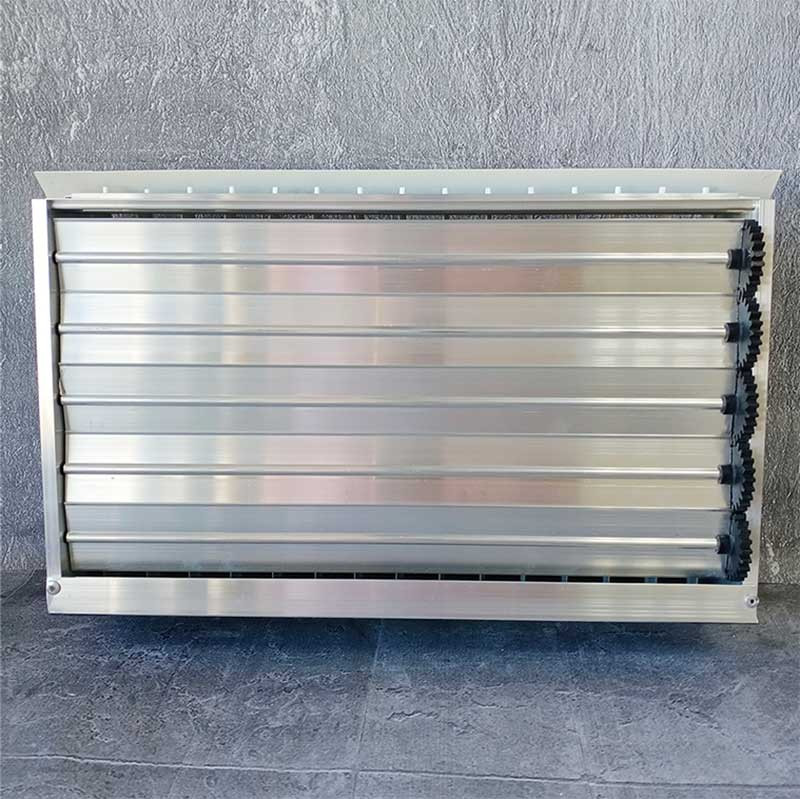

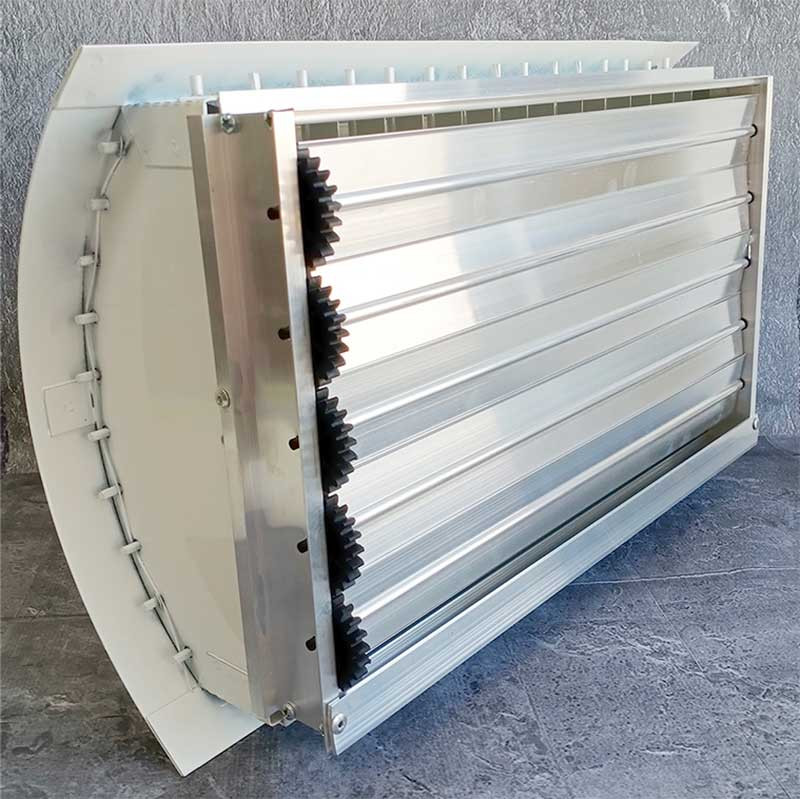

КРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

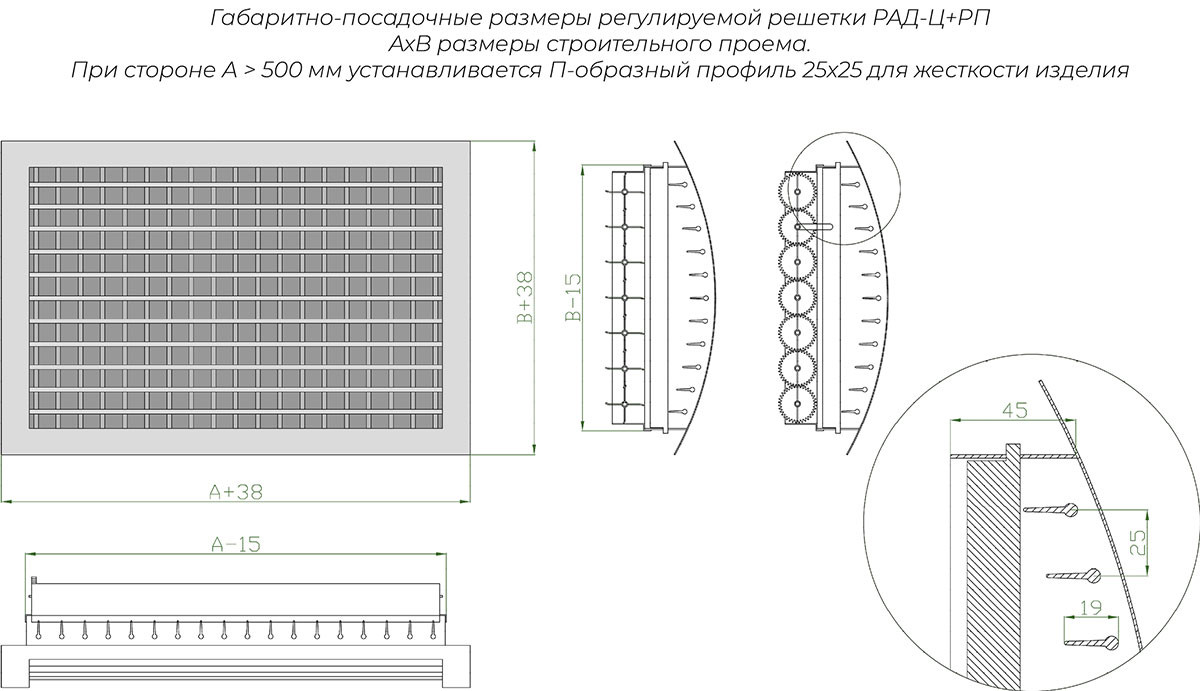

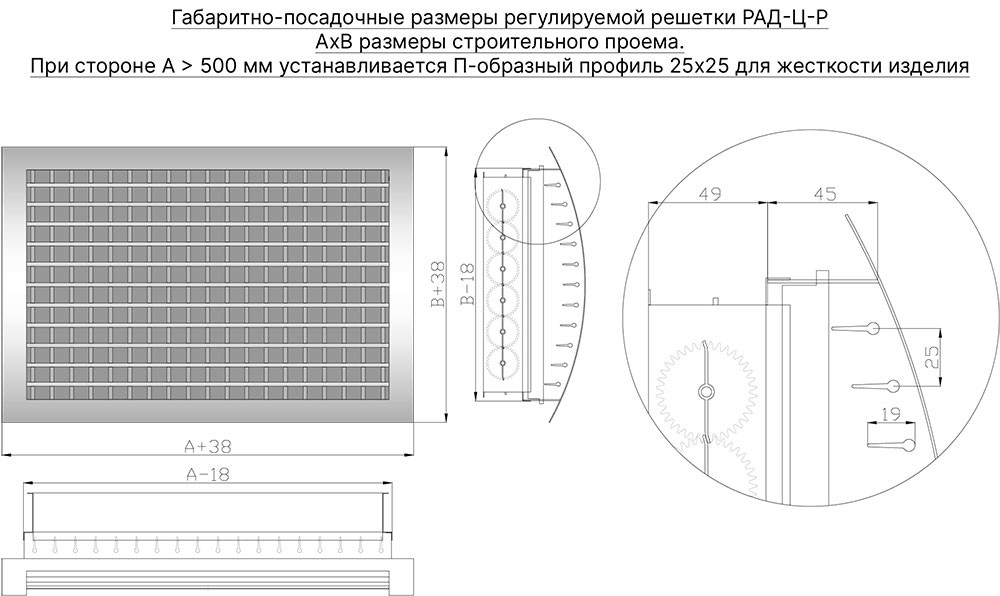

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальный рекомендуемый размер 100х100 мм, максимальный рекомендуемый размер 1500х710 мм. Размер решетки по высоте не может быть больше диаметра воздуховода: В max = ØD-50, ØD min = 160 мм. Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.

Производятся решетки из комбинации алюминия и стали. Рамка решетки изготавливается из загнутого оцинкованного стального листа 0,9 мм. Жалюзи и КРВ – из запатентованного алюминиевого профиля АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. КРВ поставляется без покрытия.
