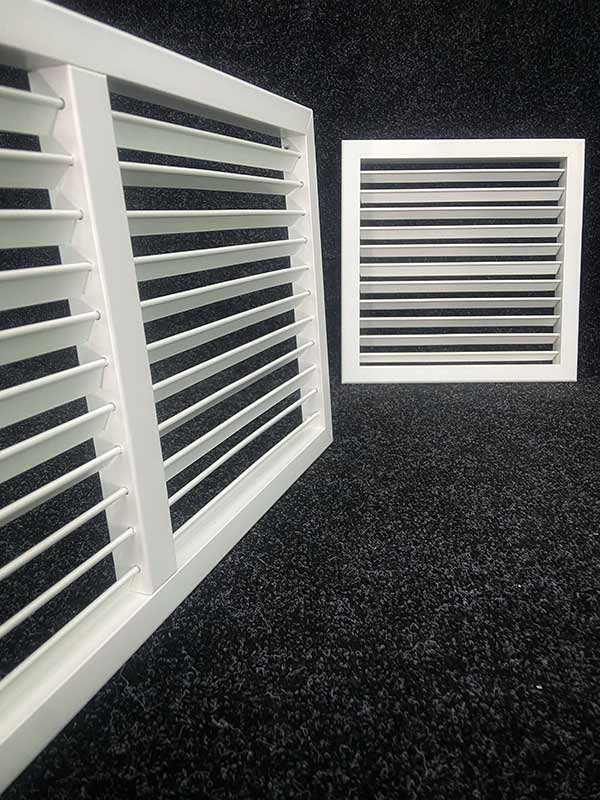

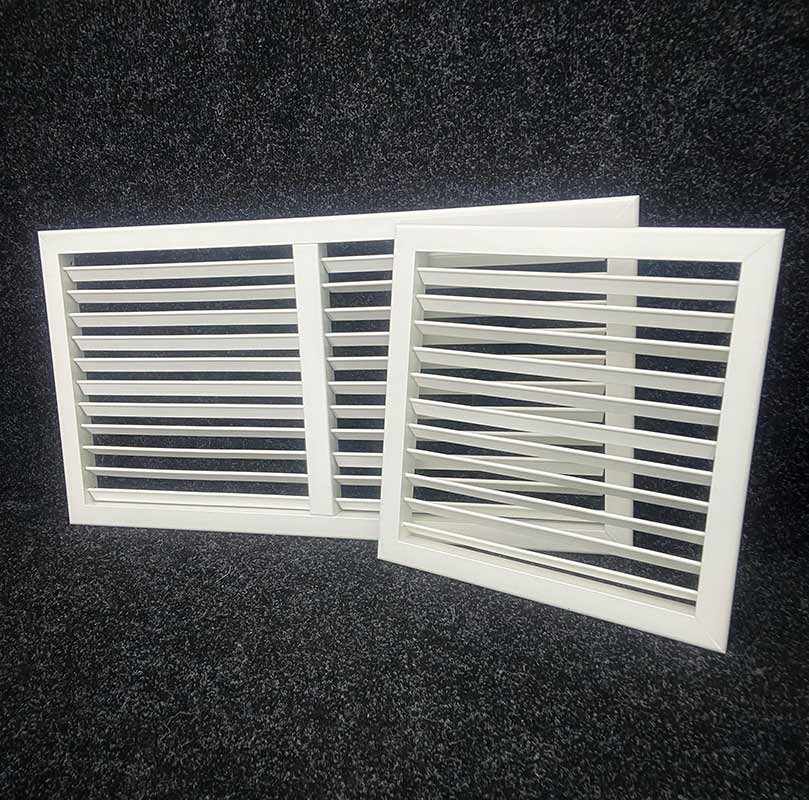

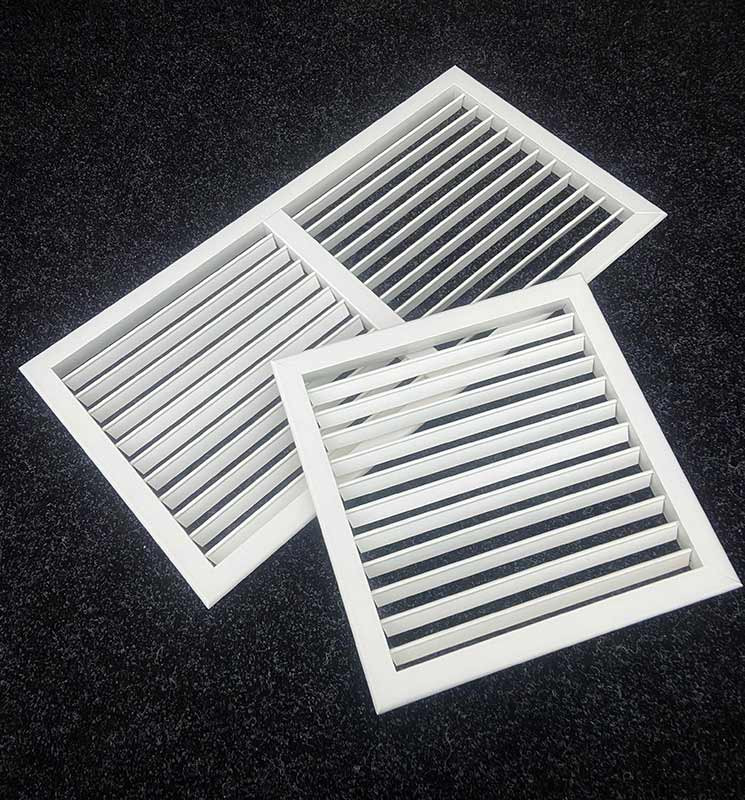

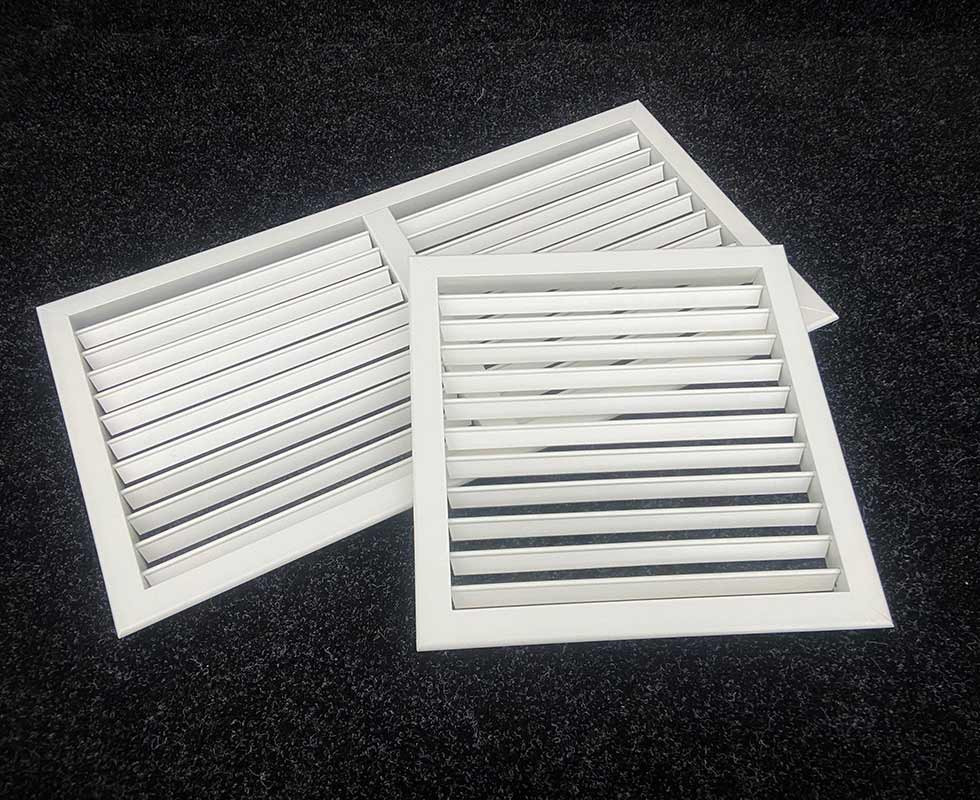

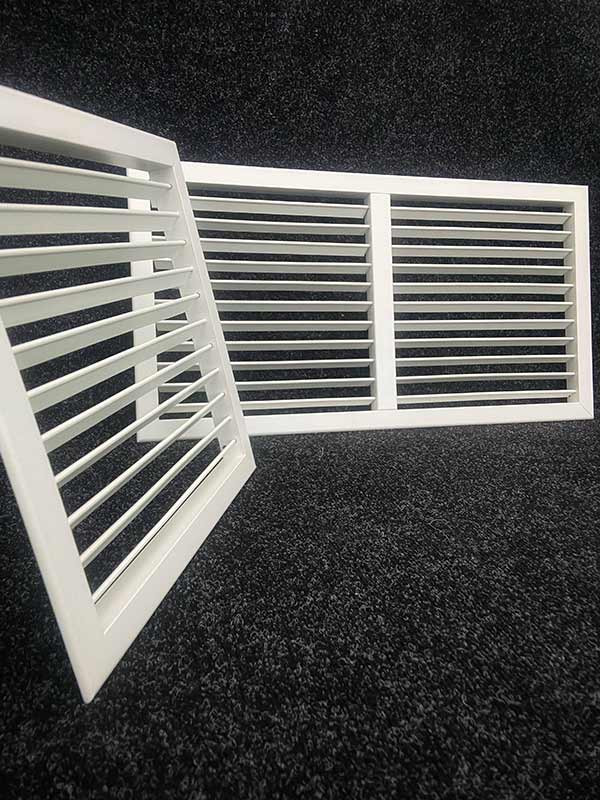

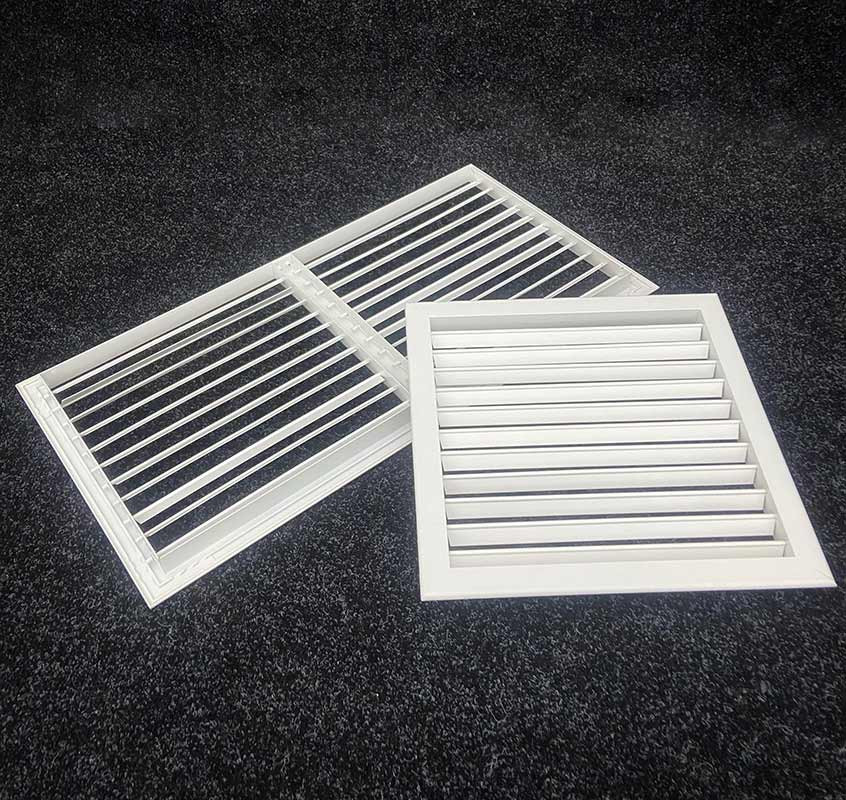

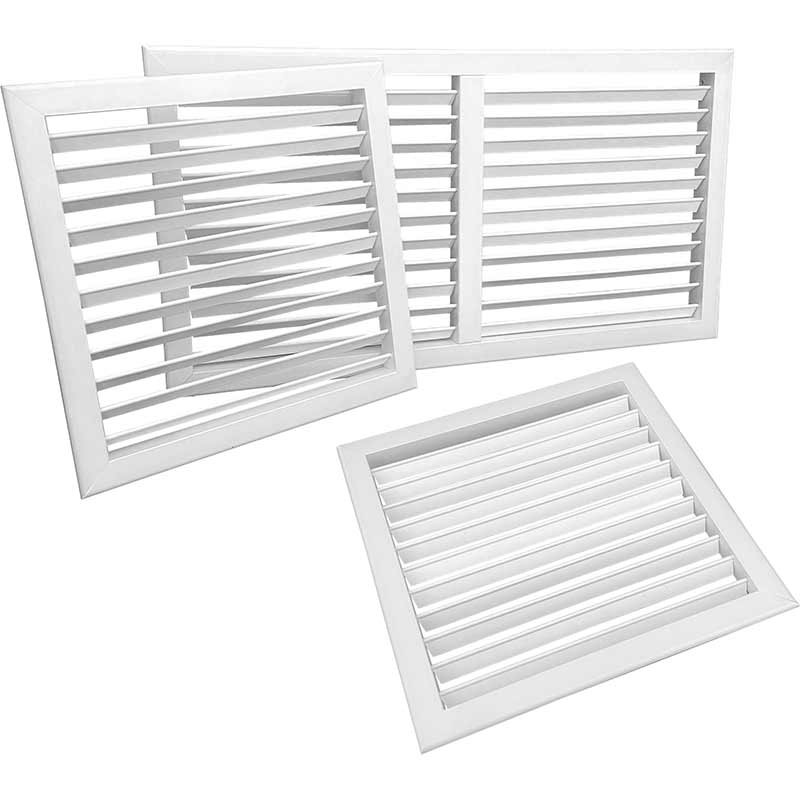

Решетка регулируемая РАГ

Решетка регулируемая РАГ

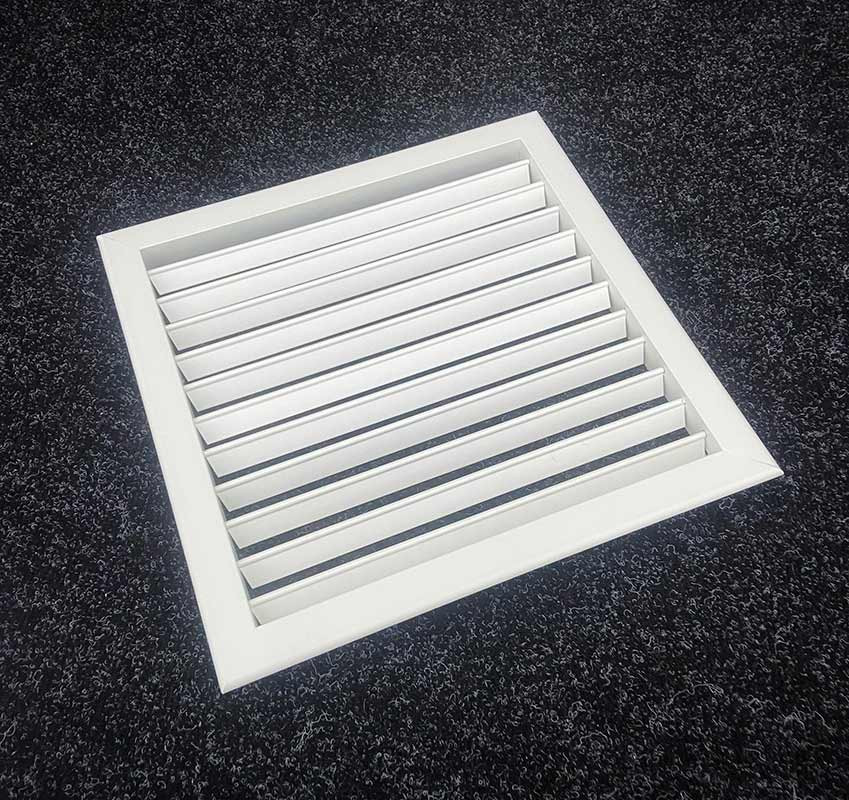

Однорядная регулируемая решетка РАГ используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для регулировки направления воздушного потока вверх и вниз. Монтируются в вентиляционные каналы и строительные проемы различных типов.

Особенности решетки:

• горизонтально расположенные каплеобразные регулируемые жалюзи;
• минимальный рекомендуемый размер 100х100 мм, максимальный рекомендуемый размер 2900х2000 мм;

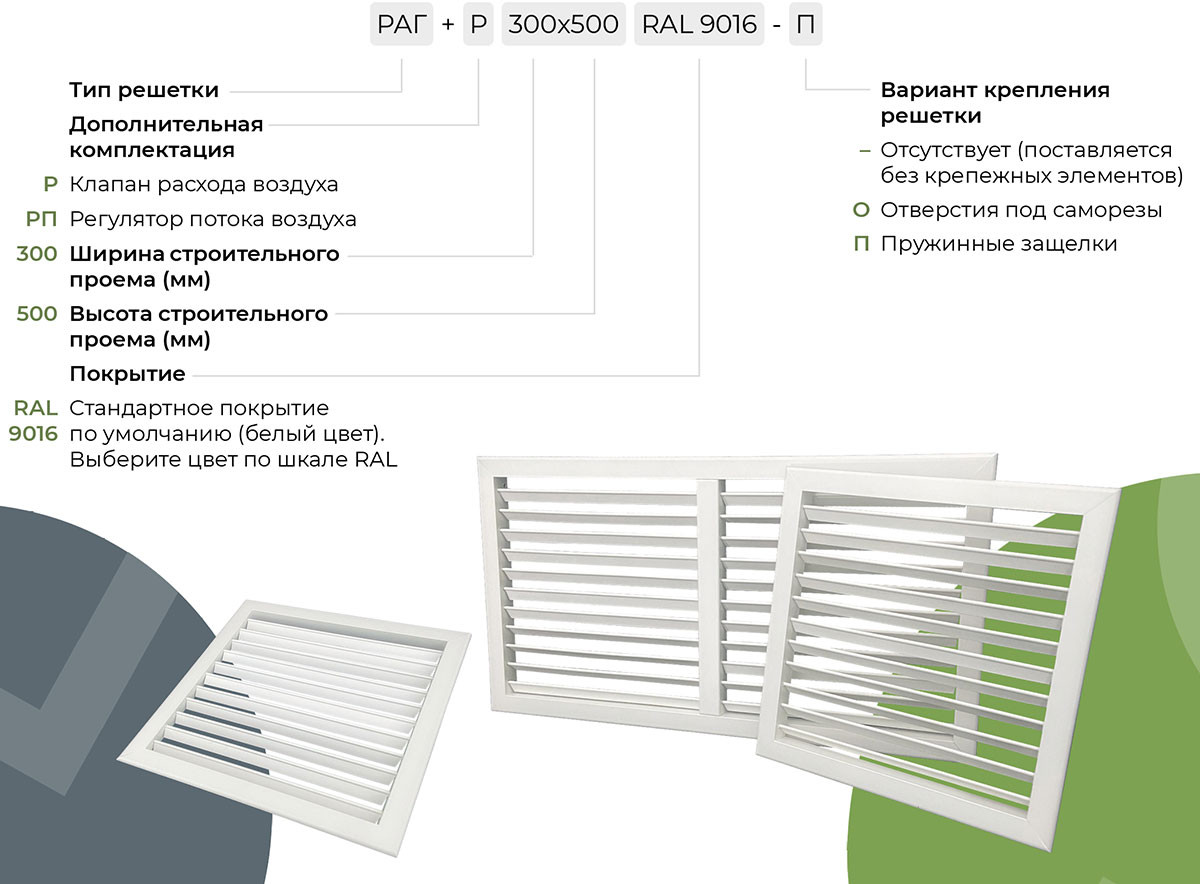

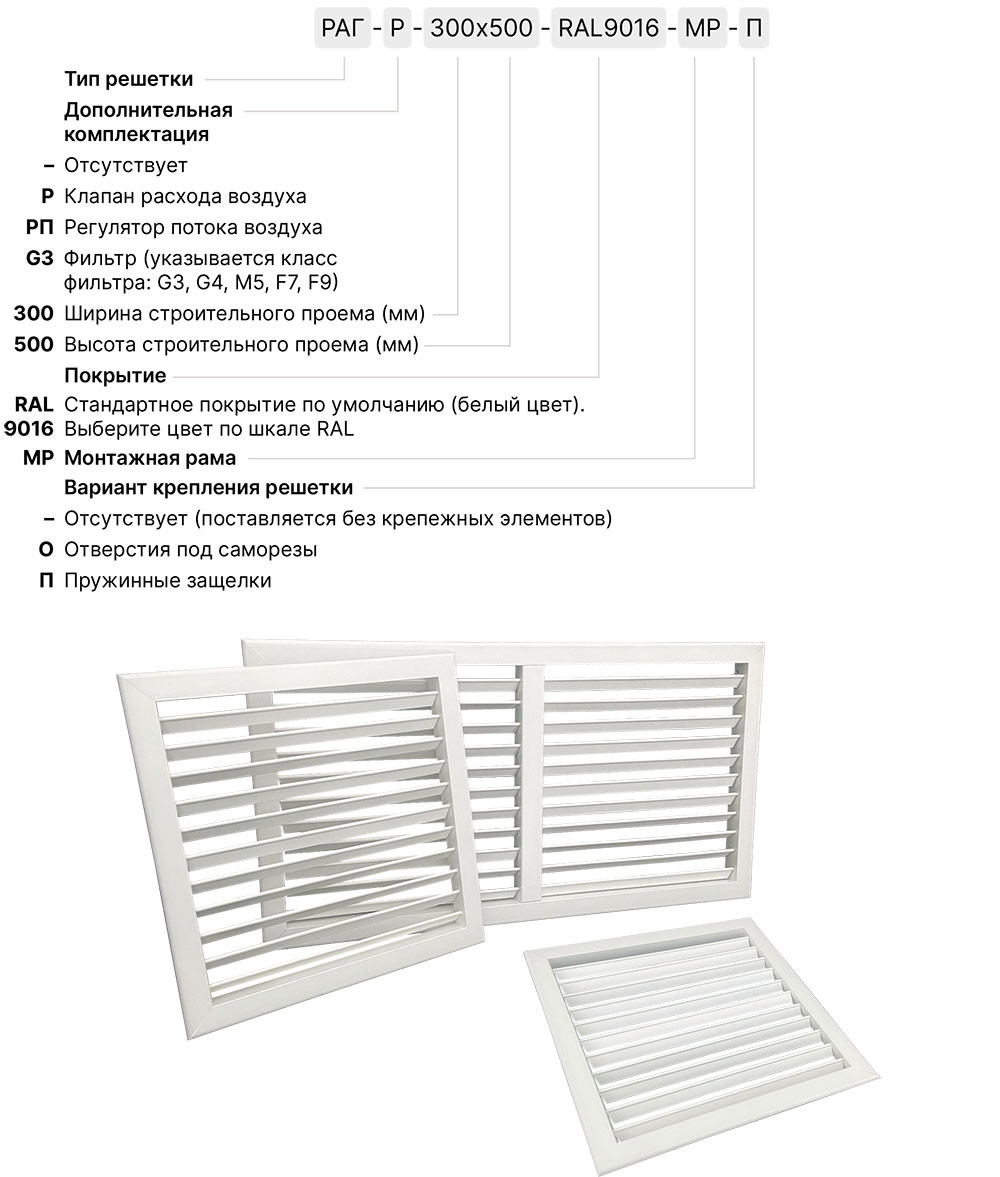

• возможность комплектации клапаном расхода воздуха (КРВ) – РАГ-Р, или регулятором потока – РАГ-РП.

Регулятор потока воздуха - это пластина с регулируемым углом наклона, предназначенная для настройки приточной струи. Решетка с регулятором потока устанавливается с углом наклона пластины навстречу потоку. Рекомендуемые углы настройки от 10° до 30°. В указанных пределах характеристики приточных струй не изменяются.

КРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха. Заказать решетку с клапаном расхода воздуха РАГ-Р.

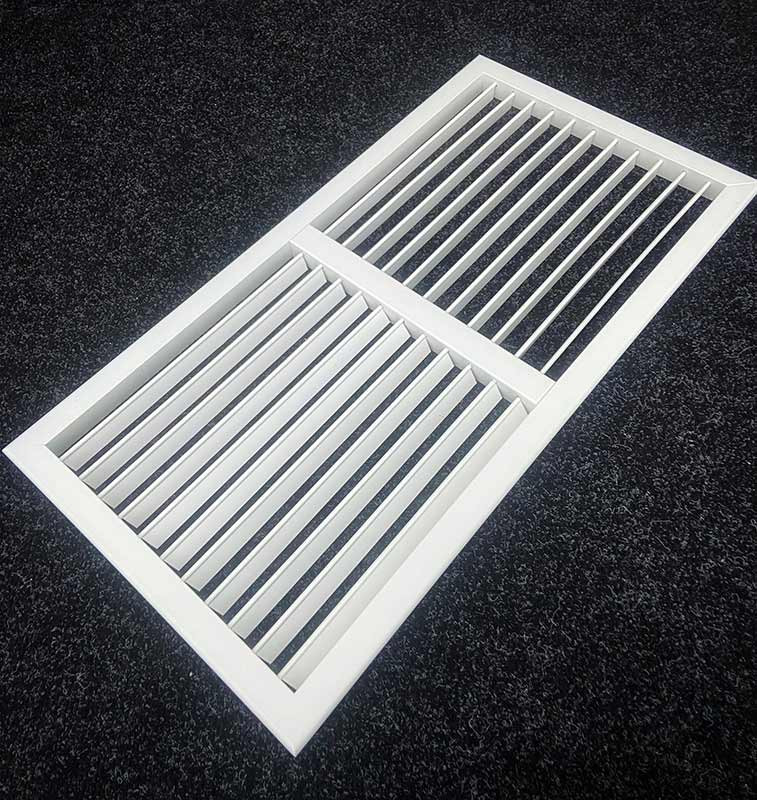

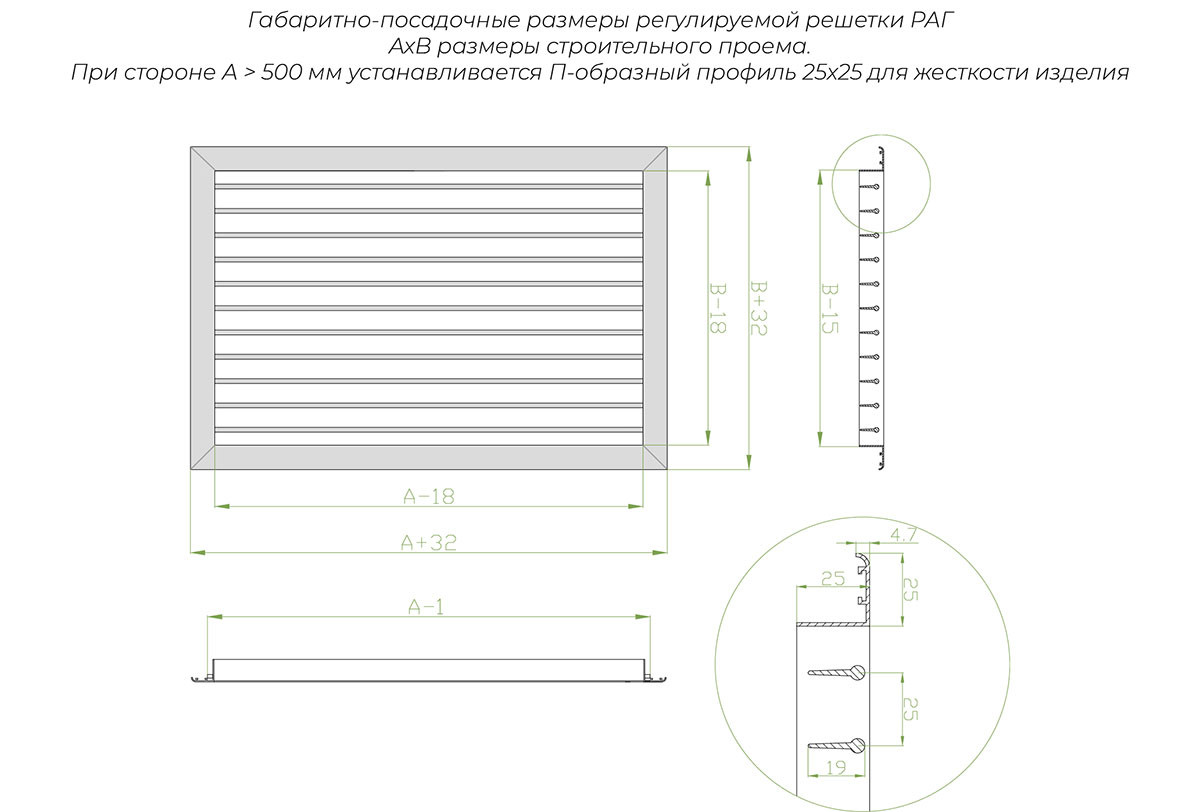

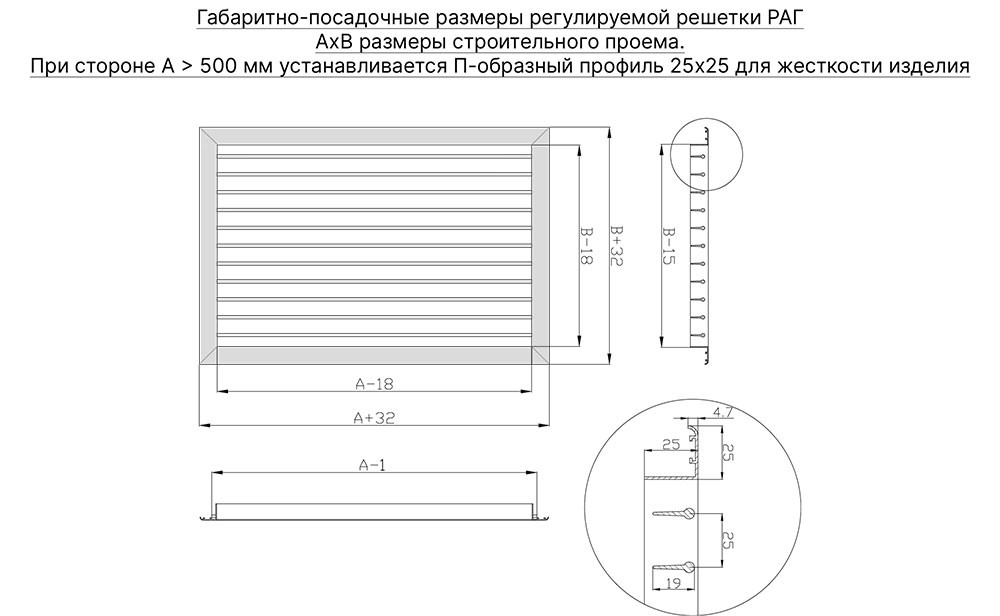

Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.

При изготовлении решеток и КРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве КРВ также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. КРВ поставляется без покрытия.

Заказать решетку с клапаном расхода воздуха РАГ-Р.
